产品创意

1.功能

1.1 双色3D打

本机采用单热端双色打印技术实现双色打印，即一个喷嘴。传统的双色打印机采用两个并联的喷头，各自吐丝实现双色打印，本机采用单喷嘴但热端实现双色打印。

1.2 可折叠式设计，机身仅厚140mm，携带非常方便。

1.4 模块化设计，加入激光雕刻技术，还可拓展小型CNC、绘图、食品打印等功能，实现一机多用。

2.产品参数

最大打印尺寸：300x200x200mm         整机尺寸：580x480x145mm

    打印色数：双色                   喷嘴数量：1

    切片软件：CURA、Slic3R等         支持文件：STL、OBJ

3.特点介绍

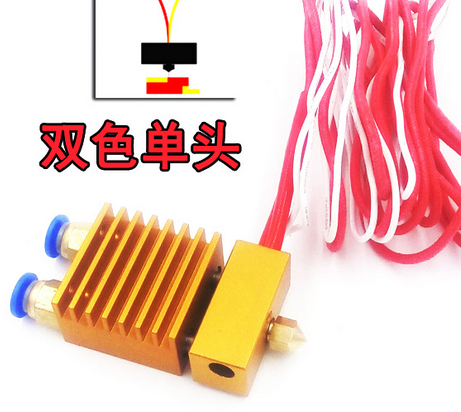

3.1 单热端双色打印

传统的双色打印使用双喷头进行交叉打印，存在的问题是切换喷头工作时，由于材料不能马上冷却，停止吐料的喷头仍会滴料，而引起颜色混合，出现杂色，影响模型质量。当停止吐料的喷头余料冷却后，会造成两个嘴不在同一平面，会发生冷却喷嘴刮碰模型的情况，导致打印失步、模型脱落等等。

单热端只采用一个热端一个喷嘴，两路进料，解决了双头打印的存在的问题。打印颜色混合区非常小，混合时间在10秒左右，混色多出现在模型填充内壁等，外表基本看不到混色，也不存在双喷嘴相互刮碰模型的问题。

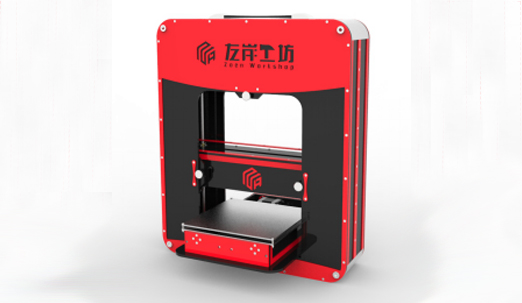

3.2 便携式设计

本机设计为可折叠式，折叠后机身仅仅140mm厚，设有伸缩提手，料盘也可拆解放于机身内部，携带非常方便。展开使用只需要拆卸固定2颗手拧螺栓，使用非常方便。亦可根据个人需求加装万向轮，运输非常方便。

3.3 独创中程挤出机构，整合远程、近程挤出机构的优点。

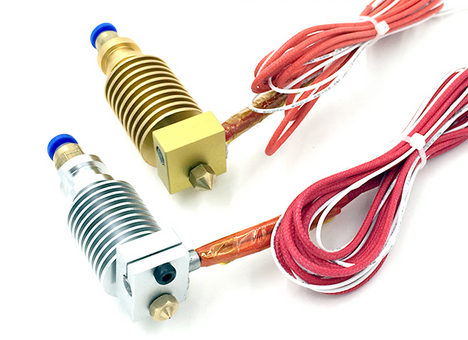

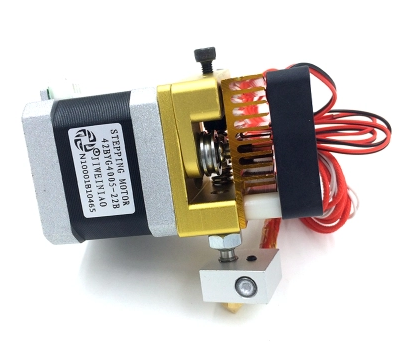

      （远程喷头）                       （近程喷头）

众所周知，近程挤出机是挤出电机、机构与喷嘴连在一起，跟随喷嘴一起运动，有点事进料精确，缺点惯性大，容易引起电机失步，打印速度慢。远程挤出机则是挤出电机、机构与喷嘴分离，挤出电机机构固定于机架上，通过长长的管道送丝至喷嘴加热，优点是喷头轻，速度快，不易发生电机失步，缺点是进料远导致进料不精确，特别是回抽很多的模型，容易造成堵头。

独创的中程挤出机构，结合了远、近程挤出机的优点，可以说是全球仅有的独创。挤出电机、机构固定于X轴（喷嘴所在轴）。

①挤出机固定于X轴，不跟随喷嘴运动，减轻喷头质量，惯性小所以速度可以很快。

②挤出机离喷嘴近，仅仅250mm（运程的为500~1000mm），进料精确，回抽时顺畅。

③X轴组件在Z方向上移动，由于Z方向移动要求非常缓慢，增加X轴并不会影响打印速度和质量。

3.4  高速打印的实现

传统的XYZ结构打印机X轴组件非常重（因为包含了道轨、电机、喷头、固定架等），而X轴组建又作为Y轴运动原件运动，导致Y轴移动惯性很大，打印速度很受限制。三角洲的结构机型虽然很快，但是需要机身很高，占用很大空间。

本机喷嘴水平移动实现X方向打印，打印平台水平移动实现Y轴方向打印，X轴组件上线移动实现Z方向打印，分解了移动的质量，减轻了惯性，实现高速打印，稳定打印。

3.5  维修维护方便

①本机核心元器件均采用标准件，组装方便，维修维成本低；

②所有电路板设置于机身底部，拆解几颗螺栓即可整体取出，检修非常方便；

③设有数据传输延长线，电脑控制非常便捷。

注明：

1.本机造型设计、结构设计、固件代码设置灯等均由“左岸工坊”完成，所有权归“左岸工坊”。

2.本文未经许可，不得转发，所有权归“左岸工坊”。
